Ofenrohr Reduzierung gebläut DN 120 mm weit - 110 mm eng

Gebläute Ofenrohre eignen sich für vielfältige Einsatzzwecke. Aufgrund ihrer Optik sind sie hervorragend für nostalgische Öfen, aber auch für Dauerbrandöfen, Werkstattöfen oder Ölöfen geeignet. Hier sind Schönheit und Funktion eng verbunden.

Allgemeine Informationen zu den gebläuten Ofenrohren
Alle unsere gebläuten Ofenrohre bestehen aus hochwertig gebläutem Stahlblech mit einer Wandstärke von 0,6 mm. Die Ofenrohre sind sowohl für feste als auch für flüssige Brennstoffe geeignet.

Merkmale im Überblick

• hochwertig gebläutes Stahlblech
• Wandstärke 0,6 mm
• einfache Montage
• nostalgische Optik

Beschreibung des Artikels
Mit einer Reduzierung verringern Sie den Durchmesser des Ofenrohres. Das kann zum Beispiel notwendig sein, wenn bei Ihnen bereits ein Doppelwandfutter verbaut ist, welches einen kleineren Durchmesser als die Verrohrung hat. Ebenso lässt sich die Verrohrung bereits am Ofen selbst oder im Verlauf reduzieren.

Was ist der Unterschied zwischen einer Erweiterung und einer Reduzierung?
Rein technisch gibt es gar keine Erweiterungen. Sowohl Erweiterungen als auch Reduzierungen werden stets als Reduzierstück bezeichnet. Diese unterscheiden sich lediglich durch die Bezeichnungen weit und eng. Der Einfachheit halber unterscheiden wir im Shop jedoch zwischen Erweiterungen und Reduzierungen.
Ob Sie eine Erweiterung oder Reduzierung benötigen, wird stets in Abgasrichtung bestimmt. Vergrößern Sie vom Ofen ausgehend den Durchmesser des Rohres, benötigen Sie eine Erweiterung. Reduzieren Sie vom Ofen ausgehend den Durchmesser, wird eine Reduzierung benötigt.

Welche Strecke überbrückt die Reduzierung?
Die Reduzierung selbst hat eine Gesamtlänge von ca. 14 cm. Sie schiebt sich sowohl über das ankommende Ofenrohr, als auch in den Kamineingang bzw. in ein weiterführendes Rohr. Als grobe Richtlinie bleibt eine Nutzlänge der Reduzierung von ca. 9 cm. Das kann im Einzelfall jedoch abweichen - allein schon deswegen, da die Reduzierung oftmals unterschiedlich tief in ein eventuell vorhandenes Wandfutter eingeschoben wird.

Was bedeutet weit und eng bzw. wie groß sind die Durchmesser an den jeweiligen Seiten?

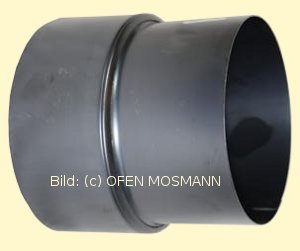

Die oben abgebildete Reduzierung hat die Bezeichnung 120w (weit) und 110e (eng). Weit bedeutet, dass diese Seite über ein Rohr gesteckt wird. Eng bedeutet hingegen, dass diese Seite in ein Rohr gesteckt wird.
Die Bezeichnung weit und eng bezieht sich also auf die Durchmesser. Die 120er Seite weit hat einen lichten Innendurchmesser von 120 mm. Die 110er Seite eng hat einen Außendurchmesser (also inkl. Materialstärke) von leicht unter 110 mm (also ca. 108 bis 109 mm).

Welche Wandrosette passt zu welcher Reduzierung?
Die Frage welche Wandrosette passend ist, stellt sich logischerweise nur dann, wenn Sie die Reduzierung direkt am Kamineingang verwenden. Diese Reduzierung ist gezogen. Gezogen bedeutet, dass die Reduzierung am Durchmessersprung konisch zuläuft. Bei einer konisch zulaufenden Reduzierung ist zu beachten, dass innerhalb des Durchmessersprungs keine Rosette aufgesetzt werden kann. Die Reduzierung muss also entweder etwas weiter aus der Wand stehen oder etwas tiefer eingeschoben werden, damit die jeweilige Wandrosette angebracht werden kann. Je kleiner der Durchmessersprung ist, desto weniger ist das eine Schwierigkeit.

Weitere Maße und Daten
Durchmesser weite Seite: 120 mm lichter Innendurchmesser
Durchmesser enge Seite: 108 bis 109 mm Außendurchmesser inkl. Materialstärke
Gesamtlänge: ca. 14 cm
Gewicht: ca. 0,10 kg

Normen und Prüfzeichen
Unsere Produkte erfüllen die gesetzlichen und normativen Vorschriften. Die Ofenrohre unterliegen der DIN 1298 und DIN EN 1856-2.

Einwilligung des zuständigen Schornsteinfegermeisters
Vor der Verwendung von Erweiterungen und Reduzierungen sollten Sie stets den Schornsteinfegermeister vor Ort um Erlaubnis bitten. Dieser muss die Verrohrung später ohnehin abnehmen.

Weitere Hilfestellung
Weitere Hilfe bei der Zusammenstellung der gebläuten Ofenrohre finden Sie in unserer speziellen Kaufberatung für gebläute Ofenrohre.
