Kaufberatung für Pelletofenrohre

Für doppelwandige Pelletofenrohre gibt es eine eigene Kaufberatung, die Sie unter folgendem Link finden: Kaufberatung für doppelwandige Pelletofenrohre

Pelletofenrohre sind perfekt auf Ihren Pelletofen abgestimmt. Sie sind sowohl innen als auch außen emailliert und haben zusätzlich eine hitzebeständige Silikon-Dichtung. Die Ofenrohre gibt es in den Durchmessern 80 und 100 mm, sowie in zwei Farben (mattschwarz und grau). Alle unsere Pelletofenrohre sind von hoher Qualität und nach DIN 1298 DIN EN 1856-2 CE zertifiziert.

Wir möchten Ihnen die Zusammenstellung der Pelletofenrohre so einfach und angenehm wie möglich machen. Deshalb haben wir im Folgenden zunächst fertige Sets für bestimmte Höhen zusammengestellt. Weiter unten auf dieser Seite stellen wir Ihnen zudem die verschiedenen Rohrelemente einzeln vor und gehen dabei auf die jeweiligen Besonderheiten ein. Auch finden Sie bei nahezu jedem Pelletofenrohr in unserem Internetshop eine Maßskizze.

Hier finden Sie zwei typische Anschlussbeispiele und jeweils die dazu passenden Set - Zusammenstellungen. In vier einfachen Schritten gelangen Sie so zu den benötigten Pelletofenrohren.

1. Wählen Sie eine Farbe: Es gibt mattschwarze oder graue Pelletofenrohre.

2. Bestimmen Sie den Durchmesser: Messen Sie hierzu einfach den Außendurchmesser (also inklusive Materialstärke) des Ofenanschlussstutzens. Bei den Pelletofenrohren selbst ist stets der Innendurchmesser angegeben (80 bzw. 100 mm). Messen Sie sicherheitshalber auch nochmals den Kamineingang, falls Sie eventuell eine Erweiterung benötigen sollten. Falls Sie Schwierigkeiten beim Ermitteln des Durchmessers haben, finden Sie in unserer allgemeinen Kaufberatung diesbezüglich eine ausführlichere Erläuterung: Den richtigen Durchmesser ermitteln

3. Messen Sie die Anschlusshöhe: Dies ist die Höhe von der Oberkante des Ofenanschlussstutzens bis zur Unterkante des Kamineingangs. Auf den unteren beiden Grafiken ist die Anschlusshöhe nochmals eingezeichnet.

4. Anschlussbeispiel A oder B: Entscheiden Sie sich zwischen Anschlussbeispiel A oder Anschlussbeispiel B. (Anschlussbeipiel A hat einen 90° Bogen am Ofenausgang, Anschlussbeispiel B ein Kapselknie.) Welche Variante man nimmt, ist sowohl Geschmackssache als auch von den Umständen vor Ort abhängig. Mit einem Kapselknie können Sie bei Bedarf etwas näher an die Wand heran. Technisch haben beide Varianten keine Unterschiede. Auch haben sowohl der Bogen am Ofenausgang als auch das Kapselknie jeweils eine Putzöffnung.

Optional: Die Setzusammenstellungen lassen sich mit entsprechenden Rohren beliebig erweitern, sowohl in der Höhe als auch in der Tiefe.

Im Folgenden finden Sie zwei Anschlussbeispiele. Das gewünschte Set können Sie einfach aus der entsprechenden untenstehenden Tabelle auswählen.

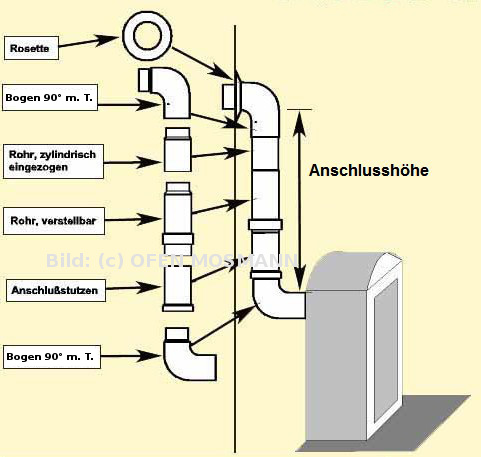

Pelletofenrohr Anschlussbeispiel A - mit Bogen

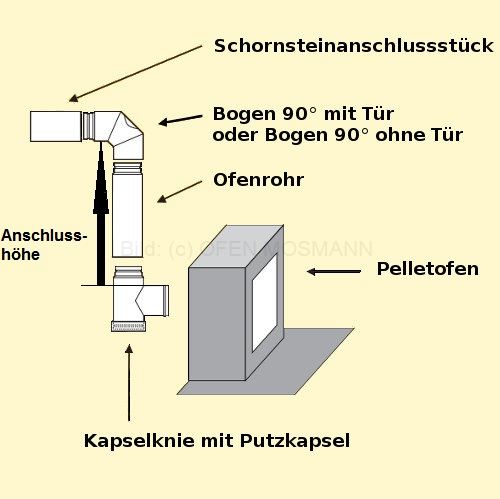

Pelletofenrohr Anschlussbeispiel B - mit Kapselknie

Das Ofenanschlussstück

Das Ofenanschlussstück wird direkt auf den Anschluss des Pelletofens aufgesetzt. Häufig ist der Anschlussstutzen des Pelletofens nicht maßgenau gefertigt, was den Anschluss der Pelletofenrohre erschwert oder gar unmöglich macht. Mit dem Ofenanschlussstück umgehen Sie dieses Problem, weswegen wir Ihnen empfehlen, diesen standardmäßig mitzubestellen. Hinweis: Bei Verwendung eines Kapselknies benötigen Sie kein Ofenanschlussstück, da dieses die Aufgabe des Anschlussstücks mit übernimmt

Das Kapselknie und die Pelletofenrohrbögen

Das Kapselknie (T-Stück) wird direkt am Anschlussstutzen des Pelletofens angesetzt. Es hat den Vorteil, dass es zur Wand hin nicht ganz so weit heraussteht wie ein Bogen; insbesondere da man bei Verwendung des Kapselknies kein Ofenanschlussstück mehr benötigt.
Der Anschluss ist selbstverständlich ebenso gut mit einem Pelletofenrohrbogen möglich. Pelletofenrohrbögen gibt es mit Winkeln von 45 und 90 Grad, jeweils sowohl mit als auch ohne Putztür.

Die Längenelemente

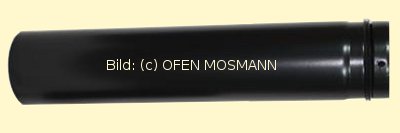

Es gibt insgesamt fünf Längenelemente, die von 0,15 m bis zu 1,00 m reichen. Beachten sollten Sie dabei, dass jedes Pelletofenrohr auf einer Seite verjüngt, also zylindrisch eingezogen ist und sich daher 5 cm in das anschließende Ofenrohr einschieben lässt. Das bedeutet, dass ein Pelletofenrohr mit einer Länge von 1,00 m eine sichtbare Strecke von 0,95 m überbrückt. Ebenso verhält es sich bei den anderen Längenelementen.

Variable Längenelemente

Die Pelletofenrohre lassen sich aufgrund der Emaillierung nicht kürzen. Falls die zu überbrückende Strecke also nicht mit den Maßen der Längenelemente und Bögen übereinstimmt, wäre ein Anschluss des Pelletofens so nicht möglich. Abhilfe schaffen hier so genannte variable Längenelemente. Um eine Strecke variabel überbrücken zu können, benötigen Sie stets zwei Komponenten; zum einen den Fix-Pelletofenrohr-Anschlussstutzen und zum anderen ein Fix-Pelletofenrohr. Vom Pelletofen aus gesehen, wird zunächst der Fix-Anschlussstutzen aufgesteckt und hierauf das Fix-Ofenrohr. Das Fix-Ofenrohr lässt sich nun über den Fix-Anschlussstutzen schieben und mithilfe des mitgelieferten Spannrings stufenlos verstellen.

Mit unseren variablen Längenelementen können Sie folgende sichtbare Strecken überbrücken:

Fix Anschlussstutzen + Fix-Rohr 0,50 m: zu überbrückende Strecke von 0,50 m bis zu 0,80 m

Fix Anschlussstutzen + Fix-Rohr 0,75 m: zu überbrückende Strecke von 0,75 m bis zu 1,05 m

Fix Anschlussstutzen + Fix-Rohr 1,00 m: zu überbrückende Strecke von 1,00 m bis zu 1,30 m

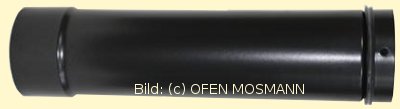

Pelletofenrohr Anschlussstutzen 0,40 m Länge (Fix-Anschlussstutzen)

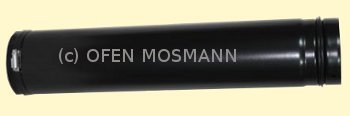

Pelletofenrohr verstellbar (Fix-Rohr)

Das Schornsteinanschlussstück

Das Schornsteinanschlusstück wird benötigt, da die Pelletofenrohre wegen der vorhandenen Dichtung nicht in das Doppelwandfutter eingeschoben werden können. Mit dem Schornsteinanschlussstück ist dies jedoch ohne Weiteres möglich. Es ist zylindrisch zulaufend und wird mit der weiten Seite auf das Pelletofenrohr, mit der engen Seite in das Doppelwandfutter (Schornsteinanschluss) gesteckt. Wir empfehlen es stets zu verwenden. Es wird lediglich dann nicht gebraucht, wenn stattdessen eine Erweiterung zum Einsatz kommt.

Doppelwandfutter und Feuerzement

Für den Schornsteinanschluss benötigen Sie ein Doppelwandfutter aus feueraluminiertem Stahlblech, welches mit Feuerzement in die Schornsteinwange eingemauert werden kann.

Die Pelletofenrohr - Wandrosette

Einen sauberen und optisch ansprechenden Wandabschluss erreichen Sie mit einer Pelletofenrohr - Wandrosette.

Pelletofenrohr Erweiterungen

Ist in Ihrem Kamineingang bereits ein Ofenrohr - Doppelwandfutter verbaut, ergibt sich häufig das Problem, dass dieses einen anderen (meist größeren) Durchmesser als die Pelletofenrohre hat. Abhilfe schaffen hier unsere speziellen Pelletofenrohr - Erweiterungen, die den Übergang des Pelletofenrohres auf größere Durchmesser schaffen. Zu beachten ist, dass Sie bei Verwendung einer Erweiterung kein Schornsteinanschlussstück mehr benötigen, da dieses ebenfalls keine Dichtung besitzt. Bei Verwendung einer Erweiterung können Sie zudem die Wandrosette in der Größe der Pelletofenrohre wählen, da sich die Pelletofenrohrerweiterung fast vollständig in das Doppelwandfutter und das ankommende Pelletrohr einschieben lässt. Es überbrückt letztlich nur eine Strecke von ca. 5 cm.
