Kaufberatung emaillierte Ofenrohre

Sehr geehrte Kunden,

vielen Dank für Ihr Interesse an unseren emaillierten Ofenrohren. Wir möchten Ihnen im Folgenden eine Hilfestellung für die Zusammenstellung der Ofenrohre geben. Ob diese Rohrart grundsätzlich für Sie geeignet ist und welchen Durchmesser Sie benötigen, können Sie unserer allgemeinen Ofenrohrkaufberatung entnehmen. Wir wünschen Ihnen viel Freude bei Ihrem Einkauf bei Ofen Mosmann.

Besonderheit der emaillierten Ofenrohre



Unsere emaillierten Ofenrohre sind von höchster Qualität. Sie besitzen alle eine CE Zertifizierung nach DIN 1298-EN 1856-2 und sind sowohl für feste, als auch für flüssige und gasförmige Brennstoffe geeignet. Emaillierte Ofenrohre bieten wir Ihnen in verschiedenen Durchmessern und Farbvarianten an. Grundsätzlich gibt es zwei verschiedene Arten von emaillierten Ofenrohren, nämlich solche mit der Bezeichnung 'High Quality Line (HQ)' und 'Standard Line (SL)'. Beide Varianten sind aus hochwertigem emailliertem Stahl gefertigt.

Unterschiede zwischen 'High Quality' und 'Standard Line'



Der erste Unterschied liegt in der Art der Emaillierung. Die Ofenrohre der High Quality Line sind sowohl innen als auch außen grund- und deckemailliert. Diejenigen der Standard Line hingegen sind innen lediglich grund-, außen jedoch ebenso grund- und deckemailliert.

Zum Zweiten sind die Verbindungsarten beider Ofenrohrvarianten unterschiedlich. Die Ofenrohre der Serie High Quality Line besitzen eine zylindrisch eingezogene Steckverbindung, während die Ofenrohre der Serie Standard Line eine konische Steckverbindung haben.

Auch die Längsnähte der emaillierten Ofenrohre sind verschieden. Die High Quality Line Ofenrohre sind hier plasmaverschweißt. Dies bedeutet, dass man die Längsnähte nicht sehen kann. Diejenigen der Standard Line haben gefalzte Längsnähte.

Ein letzter Unterschied besteht in der Ausführung der Ofenrohrbögen. Bei der Variante HQ gibt es sogenannte gezogene (auch glatt genannte) Bögen, während die Ofenrohrbögen in der Variante SL allesamt gerippt sind.

Anschlussbeispiele und Setzusammenstellungen der emaillierten Ofenrohre



Hier finden Sie zwei typische Anschlussbeispiele und jeweils die dazu passenden Set - Zusammenstellungen. In vier einfachen Schritten gelangen Sie so zu den benötigten emaillierten Ofenrohren.

Wichtiger Hinweis: Die Anschlussbeispiele sind auf die emaillierten Ofenrohre der Ausführung 'High Quality Line' abgestimmt, da es nur bei diesen variable Längenelemente gibt. Die Rohrdurchmesser reichen hier von 100 mm bis zu 130 mm.

1. Wählen Sie eine Farbe: Die emaillierten Ofenrohre gibt es in verschiedenen Farbausführungen.

2. Bestimmen Sie den Durchmesser: Messen Sie hierzu einfach den Außendurchmesser (also inklusive Materialstärke) des Ofenanschlussstutzens. Bei den emaillierten Ofenrohren selbst ist stets der Innendurchmesser angegeben. Messen Sie sicherheitshalber auch nochmals den Kamineingang, falls Sie eventuell eine Erweiterung benötigen sollten. Falls Sie Schwierigkeiten beim Ermitteln des Durchmessers haben, finden Sie in unserer allgemeinen Kaufberatung diesbezüglich eine ausführlichere Erläuterung: Der richtige Durchmesser

3. Messen die Anschlusshöhe: Dies ist die Höhe von der Oberkante des Ofenanschlussstutzens bis zur Unterkante des Kamineingangs. Auf den unteren beiden Grafiken ist die Anschlusshöhe nochmals eingezeichnet.

4. Anschlussbeispiel A oder B: Entscheiden Sie sich zwischen Anschlussbeispiel A (90° Bogen am Ofenausgang) oder Anschlussbeispiel B (Kapselkine am Ofenausgang). Welche Variante man nimmt, ist sowohl Geschmackssache als auch von den Umständen vor Ort abhängig. Mit einem Kapselknie können Sie bei Bedarf etwas näher an die Wand heran. Technisch haben beide Varianten keine Unterschiede. Auch haben sowohl der Bogen am Ofenausgang als auch das Kapselknie jeweils eine Putzöffnung.

Optional: Die Setzusammenstellungen lassen sich mit entsprechenden Rohren beliebig erweitern, sowohl in der Höhe als auch in der Tiefe.

Im Folgenden finden Sie zwei Anschlussbeispiele. Das gewünschte Set können Sie einfach aus der entsprechenden untenstehenden Tabelle auswählen.

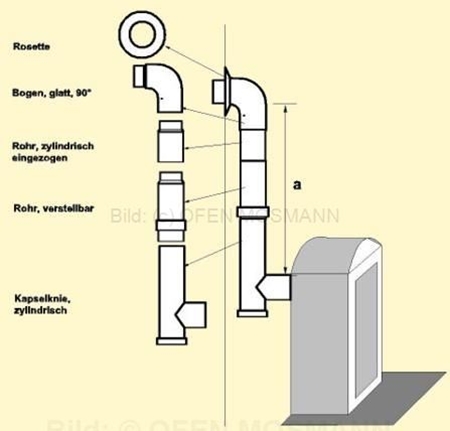

Anschlussbeispiel A - mit Kapselknie

Ofenrohr Anschlussbeispiel A

Sets Durchmesser 100 mm und 110 mm - mit Kapselknie

Anschlusshöhe= Maß a DN 100 mm weiß DN 100 mm mattschwarz DN 110 mm weiß DN 110 mm mattschwarz
58 bis 82 cm Set 1awK Set 1amK Set 2awK Set 2amK
82 bis 107 cm Set 1bwK Set 1bmK Set 2bwK Set 2bmK
107 bis 132 cm Set 1cwK Set 1cmK Set 2cwK Set 2cmK
103 bis 127 cm Set 1dwK Set 1dmK Set 2dwK Set 2dmK
127 bis 152 cm Set 1ewK Set 1emK Set 2ewK Set 2emK
152 bis 177 cm Set 1fwK Set 1fmK Set 2fwK Set 2fmK

Sets Durchmesser 120 mm - mit Kapselknie

Anschlusshöhe= Maß a DN 120 mm weiß
58 bis 82 cm Set 3awK
82 bis 107 cm Set 3bwK
107 bis 132 cm Set 3cwK

Sets Durchmesser 130 mm - mit Kapselknie

Anschlusshöhe= Maß a DN 130 mm weiß DN 130 mm mattschwarz DN 130 mm schwarz glänzend DN 130 mm braun DN 130 mm beige
58 bis 82 cm Set 4awK Set 4amK Set 4agK Set 4abK Set 4abeK
82 bis 107 cm Set 4bwK Set 4bmK Set 4bgK Set 4bbK Set 4bbeK
107 bis 132 cm Set 4cwK Set 4cmK Set 4cgK Set 4cbK Set 4cbeK
103 bis 127 cm Set 4dwK Set 4dmK Set 4dgK Set 4dbK Set 4dbeK
127 bis 152 cm Set 4ewK Set 4emK Set 4egK Set 4ebK Set 4ebeK
152 bis 177 cm Set 4fwK Set 4fmK Set 4fgK Set 4fbK Set 4fbeK

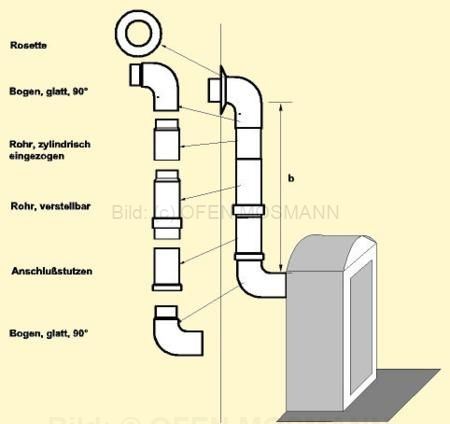

Anschlussbeispiel B - mit Bogen

Ofenrohr Anschlussbeispiel B

Sets Durchmesser 100 mm und 110 mm - mit Bogen

Anschlusshöhe= Maß b DN 100 mm weiß DN 100 mm mattschwarz DN 110 mm weiß DN 110 mm mattschwarz
68 bis 97 cm Set 1aw Set 1am Set 2aw Set 2am
94 bis 122 cm Set 1bw Set 1bm Set 2bw Set 2bm
118 bis 147 cm Set 1cw Set 1cm Set 2cw Set 2cm
113 bis 142 cm Set 1dw Set 1dm Set 2dw Set 2dm
138 bis 167 cm Set 1ew Set 1em Set 2ew Set 2em
163 bis 192 cm Set 1fw Set 1fm Set 2fw Set 2fm

Sets Durchmesser 120 mm - mit Bogen

Anschlusshöhe= Maß b DN 120 mm weiß
68 bis 97 cm Set 3aw
94 bis 122 cm Set 3bw
