Ofenrohr Erweiterung gebläut DN 100 mm weit - 120 mm eng
- In Abgasrichtung: Erweiterung
- Erweiterung: von 100 auf 120 mm
- Ausführung: gezogen
- Material: 0,6 mm gebläutes Stahlblech
inkl. MwSt. zzgl. Versandkosten
Lieferzeit: Lagerware 2 - 5 Arbeitstage nach Zahlungseingang
- Artikelnummer: 161001201
Gebläute Ofenrohre eignen sich für vielfältige Einsatzzwecke. Aufgrund ihrer Optik sind sie hervorragend für nostalgische Öfen, aber auch für Dauerbrandöfen, Werkstattöfen oder Ölöfen geeignet. Hier sind Schönheit und Funktion eng verbunden.
Allgemeine Informationen zu den gebläuten Ofenrohren
Alle unsere gebläuten Ofenrohre bestehen aus hochwertig gebläutem Stahlblech mit einer Wandstärke von 0,6 mm. Die Ofenrohre sind sowohl für feste als auch für flüssige Brennstoffe geeignet.
Merkmale im Überblick
- hochwertig gebläutes Stahlblech
- Wandstärke 0,6 mm
- einfache Montage
- nostalgische Optik
Beschreibung des Artikels
Mit einer Erweiterung vergrößern Sie den Durchmesser des Ofenrohres. Das kann zum Beispiel notwendig sein, wenn bei Ihnen bereits ein Doppelwandfutter verbaut ist, welches einen größeren Durchmesser als die Verrohrung hat. Ebenso lässt sich die Verrohrung bereits am Ofen selbst oder im Verlauf erweitern.
Was ist der Unterschied zwischen einer Erweiterung und einer Reduzierung?
Rein technisch gibt es gar keine Erweiterungen. Sowohl Erweiterungen als auch Reduzierungen werden stets als Reduzierstück bezeichnet. Diese unterscheiden sich lediglich durch die Bezeichnungen weit und eng. Der Einfachheit halber unterscheiden wir im Shop jedoch zwischen Erweiterungen und Reduzierungen.
Ob Sie eine Erweiterung oder Reduzierung benötigen, wird stets in Abgasrichtung bestimmt. Vergrößern Sie vom Ofen ausgehend den Durchmesser des Rohres, benötigen Sie eine Erweiterung. Reduzieren Sie vom Ofen ausgehend den Durchmesser, wird eine Reduzierung benötigt.
Welche Strecke überbrückt die Erweiterung?
Die Erweiterung selbst hat eine Gesamtlänge von ca. 14 cm. Sie schiebt sich sowohl über das ankommende Ofenrohr, als auch in den Kamineingang bzw. in ein weiterführendes Rohr. Als grobe Richtlinie bleibt eine Nutzlänge der Erweiterung von ca. 9 cm. Das kann im Einzelfall jedoch abweichen - allein schon deswegen, da die Erweiterung oftmals unterschiedlich tief in ein eventuell vorhandenes Wandfutter eingeschoben wird.
Was bedeutet weit und eng bzw. wie groß sind die Durchmesser an den jeweiligen Seiten?

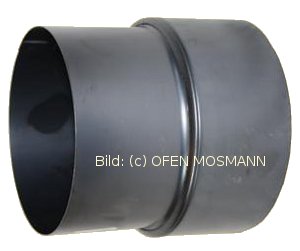

Die oben abgebildete Erweiterung hat die Bezeichnung 100w (weit) und 120e (eng). Weit bedeutet, dass diese Seite über ein Rohr gesteckt wird. Eng bedeutet hingegen, dass diese Seite in ein Rohr gesteckt wird.
Die Bezeichnung weit und eng bezieht sich also auf die Durchmesser. Die 100er Seite weit hat einen lichten Innendurchmesser von 100 mm. Die 120er Seite eng hat einen Außendurchmesser (also inkl. Materialstärke) von leicht unter 120 mm (also ca. 118 bis 119 mm).
Welche Wandrosette passt zu welcher Erweiterung?
Die Frage welche Wandrosette passend ist, stellt sich logischerweise nur dann, wenn Sie die Erweiterung direkt am Kamineingang verwenden. Diese Erweiterung ist gezogen. Gezogen bedeutet, dass die Erweiterung am Durchmessersprung konisch zuläuft. Bei einer konisch zulaufenden Erweiterung ist zu beachten, dass innerhalb des Durchmessersprungs keine Rosette aufgesetzt werden kann. Die Erweiterung muss also entweder etwas weiter aus der Wand stehen oder etwas tiefer eingeschoben werden, damit die jeweilige Wandrosette angebracht werden kann. Je kleiner der Durchmessersprung ist, desto weniger ist das eine Schwierigkeit.
Weitere Maße und Daten
Durchmesser weite Seite: 100 mm lichter Innendurchmesser
Durchmesser enge Seite: 118 bis 119 mm Außendurchmesser inkl. Materialstärke
Gesamtlänge: ca. 14 cm
Gewicht: ca. 0,10 kg
Normen und Prüfzeichen
Unsere Produkte erfüllen die gesetzlichen und normativen Vorschriften. Die Ofenrohre unterliegen der DIN 1298 und DIN EN 1856-2.
Einwilligung des zuständigen Schornsteinfegermeisters
Vor der Verwendung von Erweiterungen und Reduzierungen sollten Sie stets den Schornsteinfegermeister vor Ort um Erlaubnis bitten. Dieser muss die Verrohrung später ohnehin abnehmen.
Weitere Hilfestellung
Weitere Hilfe bei der Zusammenstellung der gebläuten Ofenrohre finden Sie in unserer speziellen Kaufberatung für gebläute Ofenrohre.
Herstellerangaben
Hersteller: Bertrams GmbH & Co. KG
Adresse: Stelzhamergasse 4/7, 1030 Wien, Österreich
E-Mail: bestellung@bertrams.co.at
