Kaufberatung für Pelletofenrohre


Sehr geehrte Kunden,
vielen Dank für Ihr Interesse an unseren Pelletofenrohren. Wir möchten Ihnen im Folgenden eine Hilfestellung für die Zusammenstellung der Pelletofenrohre an die Hand geben. Ob diese Rohrart grundsätzlich für Sie geeignet ist und welchen Durchmesser Sie benötigen, können Sie unserer allgemeinen Ofenrohrkaufberatung entnehmen. Wir wünschen Ihnen viel Freude bei Ihrem Einkauf bei Ofen Mosmann.

Falls Sie nur bestimmte Themen unserer Kaufberatung interessieren, finden Sie hier eine Schnellnavigation:

Hinweis bezüglich doppelwandiger Pelletofenrohre

Da sich die doppelwandigen Pelletofenrohre beliebig mit den einwandigen Pelletofenrohre kombinieren lassen, gilt die Kaufberatung sinngemäß auch für die doppelwandigen Pelletofenrohre (abgesehen von den fertigen Anschlusssets). Wichtig zu wissen ist zudem nur Folgendes:

Um die doppelwandigen Pelletofenrohre mit dem Wand- und Ofenanschluss verbinden zu können, benötigen Sie ebenso wie bei den einwandigen Pelletofenrohre stets ein Ofenanschlussstück und ein Schornsteinanschlussstück. Letzteres entfällt nur, wenn Sie eine einwandige Pelleterweiterung einsetzen.

Hohe Qualität der Pelletofenrohre

Pelletofenrohre sind perfekt auf Ihren Pelletofen abgestimmt. Sie sind sowohl innen als auch außen emailliert und haben zusätzlich eine hitzebeständige Silikon-Dichtung. Die Ofenrohre gibt es in den Durchmessern 80 und 100 mm, sowie in zwei Farben (mattschwarz und grau). Alle unsere Pelletofenrohre sind von hoher Qualität und nach DIN 1298 DIN EN 1856-2 CE zertifiziert.

Anschlussbeispiele und Setzusammenstellung der Pelletofenrohre

Wir möchten Ihnen die Zusammenstellung der Pelletofenrohre so einfach und angenehm wie möglich machen. Deshalb haben wir im Folgenden zunächst fertige Sets für bestimmte Höhen zusammengestellt. Weiter unten auf dieser Seite stellen wir Ihnen zudem die verschiedenen Rohrelemente einzeln vor und gehen dabei auf die jeweiligen Besonderheiten ein. Auch finden Sie bei nahezu jedem Pelletofenrohr in unserem Internetshop eine Maßskizze.

Hier finden Sie zwei typische Anschlussbeispiele und jeweils die dazu passenden Set - Zusammenstellungen. In vier einfachen Schritten gelangen Sie so zu den benötigten Pelletofenrohren.

1. Wählen Sie eine Farbe: Es gibt mattschwarze oder graue Pelletofenrohre.

2. Bestimmen Sie den Durchmesser: Messen Sie hierzu einfach den Außendurchmesser (also inklusive Materialstärke) des Ofenanschlussstutzens. Bei den Pelletofenrohren selbst ist stets der Innendurchmesser angegeben (80 bzw. 100 mm). Messen Sie sicherheitshalber auch nochmals den Kamineingang, falls Sie eventuell eine Erweiterung benötigen sollten. Falls Sie Schwierigkeiten beim Ermitteln des Durchmessers haben, finden Sie in unserer allgemeinen Kaufberatung diesbezüglich eine ausführlichere Erläuterung: Den richtigen Durchmesser ermitteln

3. Messen Sie die Anschlusshöhe: Dies ist die Höhe von der Oberkante des Ofenanschlussstutzens bis zur Unterkante des Kamineingangs. Auf den unteren beiden Grafiken ist die Anschlusshöhe nochmals eingezeichnet.

4. Anschlussbeispiel A oder B: Entscheiden Sie sich zwischen Anschlussbeispiel A oder Anschlussbeispiel B. (Anschlussbeipiel A hat einen 90° Bogen am Ofenausgang, Anschlussbeispiel B ein Kapselknie.) Welche Variante man nimmt, ist sowohl Geschmackssache als auch von den Umständen vor Ort abhängig. Mit einem Kapselknie können Sie bei Bedarf etwas näher an die Wand heran. Technisch haben beide Varianten keine Unterschiede. Auch haben sowohl der Bogen am Ofenausgang als auch das Kapselknie jeweils eine Putzöffnung.

Optional: Die Setzusammenstellungen lassen sich mit entsprechenden Rohren beliebig erweitern, sowohl in der Höhe als auch in der Tiefe.

Im Folgenden finden Sie zwei Anschlussbeispiele. Das gewünschte Set können Sie einfach aus der entsprechenden untenstehenden Tabelle auswählen.

Pelletofenrohr Anschlussbeispiel A - mit Bogen

Anschlussbeispiel A
Anschlusshöhe DN 80 mm mattschwarz DN 80 mm grau DN 100 mm mattschwarz DN 100 mm grau
von 26 bis zu 44 cmDN 100 mm = 27 bis 45 cm Doppelbogen Doppelbogen Doppelbogen Doppelbogen
von 68 bis zu 97 cm Set 1a Set 2a Set 3a Set 4a
von 94 bis zu 122 cm Set 1b Set 2b Set 3b Set 4b
von 118 bis zu 147 cm Set 1c Set 2c Set 3c Set 4c
von 113 bis zu 142 cm Set 1d Set 2d Set 3d Set 4d
von 138 bis zu 167 cm Set 1e Set 2e Set 3e Set 4e
von 163 bis zu 192 cm Set 1f Set 2f Set 3f Set 4f

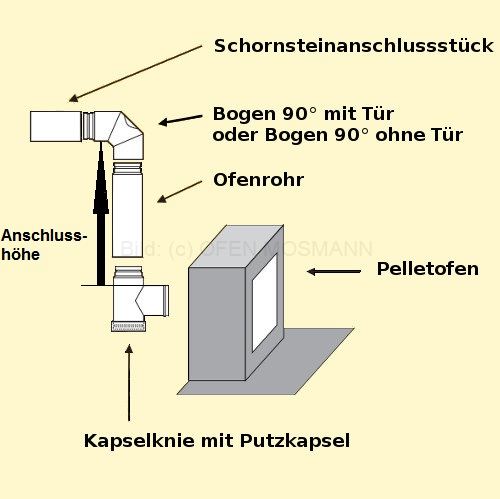

Pelletofenrohr Anschlussbeispiel B - mit Kapselknie


Anschlusshöhe DN 80 mm mattschwarz DN 80 mm grau DN 100 mm mattschwarz DN 100 mm grau
50 cmDN 100 mm = 53 cm Set 1aK Set 2aK Set 3aK Set 4aK
60 cmDN 100 mm = 68 cm Set 1bK Set 2bK Set 3bK Set 4bK
von 65 bis zu 95 cmDN 100 mm = 73 bis 103 cm Set 1cK Set 2cK Set 3cK Set 4cK
von 90 bis zu 120 cmDN 100 mm = 98 bis 128 cm Set 1dK Set 2dK Set 3dK Set 4dK
von 115 bis zu 145 cmDN 100 mm = 123 bis 153 cm Set 1eK Set 2eK Set 3eK Set 4eK
von 135 bis zu 165 cmDN 100 mm = 143 bis 173 cm Set 1fK Set 2fK Set 3fK Set 4fK
von 158 bis zu 188 cmDN 100 mm = 168 bis 198 cm Set 1gK Set 2gK Set 3gK Set 4gK

Einzelkomponenten der Pelletofenrohre

Das Ofenanschlussstück

pellet_ofenanschlstck_schwarz_om_kl.jpgDas Ofenanschlussstück wird direkt auf den Anschluss des Pelletofens aufgesetzt. Häufig ist der Anschlussstutzen des Pelletofens nicht maßgenau gefertigt, was den Anschluss der Pelletofenrohre erschwert oder gar unmöglich macht. Mit dem Ofenanschlussstück umgehen Sie dieses Problem, weswegen wir Ihnen empfehlen, diesen standardmäßig mitzubestellen. Hinweis: Bei Verwendung eines Kapselknies benötigen Sie kein Ofenanschlussstück, da dieses die Aufgabe des Anschlussstücks mit übernimmt

Das Kapselknie und die Pelletofenrohrbögen

Das Kapselknie (T-Stück) wird direkt am Anschlussstutzen des Pelletofens angesetzt. Es hat den Vorteil, dass es zur Wand hin nicht ganz so weit heraussteht wie ein Bogen; insbesondere da man bei Verwendung des Kapselknies kein Ofenanschlussstück mehr benötigt.
Der Anschluss ist selbstverständlich ebenso gut mit einem Pelletofenrohrbogen möglich. Pelletofenrohrbögen gibt es mit Winkeln von 45 und 90 Grad, jeweils sowohl mit als auch ohne Putztür.
pellet_kapselknie_schwarz_om_kl.jpgpellet_bogen_90mt_schwarz_om_kl.jpgpellet_bogen_90ot_schwarz_om_kl.jpgpellet_bogen_45ot_schwarz_om_kl.jpg

Die Längenelemente

Es gibt insgesamt fünf Längenelemente, die von 0,15 m bis zu 1,00 m reichen. Beachten sollten Sie dabei, dass jedes Pelletofenrohr auf einer Seite verjüngt, also zylindrisch eingezogen ist und sich daher 5 cm in das anschließende Ofenrohr einschieben lässt. Das bedeutet, dass ein Pelletofenrohr mit einer Länge von 1,00 m eine sichtbare Strecke von 0,95 m überbrückt. Ebenso verhält es sich bei den anderen Längenelementen.

Variable Längenelemente

Die Pelletofenrohre lassen sich aufgrund der Emaillierung nicht kürzen. Falls die zu überbrückende Strecke also nicht mit den Maßen der Längenelemente und Bögen übereinstimmt, wäre ein Anschluss des Pelletofens so nicht möglich. Abhilfe schaffen hier so genannte variable Längenelemente. Um eine Strecke variabel überbrücken zu können, benötigen Sie stets zwei Komponenten; zum einen den Fix-Pelletofenrohr-Anschlussstutzen und zum anderen ein Fix-Pelletofenrohr. Vom Pelletofen aus gesehen, wird zunächst der Fix-Anschlussstutzen aufgesteckt und hierauf das Fix-Ofenrohr. Das Fix-Ofenrohr lässt sich nun über den Fix-Anschlussstutzen schieben und mithilfe des mitgelieferten Spannrings stufenlos verstellen.

Mit unseren variablen Längenelementen können Sie folgende sichtbare Strecken überbrücken:

Fix Anschlussstutzen + Fix-Rohr 0,50 m: zu überbrückende Strecke von 0,50 m bis zu 0,80 m

Fix Anschlussstutzen + Fix-Rohr 0,75 m: zu überbrückende Strecke von 0,75 m bis zu 1,05 m

Fix Anschlussstutzen + Fix-Rohr 1,00 m: zu überbrückende Strecke von 1,00 m bis zu 1,30 m

Pelletofenrohr Anschlussstutzen 0,40 m Länge (Fix-Anschlussstutzen)
Pelletofenrohr verstellbar (Fix-Rohr)

Das Schornsteinanschlussstück

pellet_schornsteinanschlussstck_schwarz_om_kl.jpgDas Schornsteinanschlusstück wird benötigt, da die Pelletofenrohre wegen der vorhandenen Dichtung nicht in das Doppelwandfutter eingeschoben werden können. Mit dem Schornsteinanschlussstück ist dies jedoch ohne Weiteres möglich. Es ist zylindrisch zulaufend und wird mit der weiten Seite auf das Pelletofenrohr, mit der engen Seite in das Doppelwandfutter (Schornsteinanschluss) gesteckt. Wir empfehlen es stets zu verwenden. Es wird lediglich dann nicht gebraucht, wenn stattdessen eine Erweiterung zum Einsatz kommt.

Doppelwandfutter und Feuerzement

Für den Schornsteinanschluss benötigen Sie ein Doppelwandfutter aus feueraluminiertem Stahlblech, welches mit Feuerzement in die Schornsteinwange eingemauert werden kann.

Die Pelletofenrohr - Wandrosette

pellet_wandrosette_schwarz_om_kl.jpgEinen sauberen und optisch ansprechenden Wandabschluss erreichen Sie mit einer Pelletofenrohr - Wandrosette.

Pelletofenrohr Erweiterungen

pellet_erweiterung_schwarz_om_kl.jpgIst in Ihrem Kamineingang bereits ein Ofenrohr - Doppelwandfutter verbaut, ergibt sich häufig das Problem, dass dieses einen anderen (meist größeren) Durchmesser als die Pelletofenrohre hat. Abhilfe schaffen hier unsere speziellen Pelletofenrohr - Erweiterungen, die den Übergang des Pelletofenrohres auf größere Durchmesser schaffen. Zu beachten ist, dass Sie bei Verwendung einer Erweiterung kein Schornsteinanschlussstück mehr benötigen, da dieses ebenfalls keine Dichtung besitzt. Bei Verwendung einer Erweiterung können Sie zudem die Wandrosette in der Größe der Pelletofenrohre wählen, da sich die Pelletofenrohrerweiterung fast vollständig in das Doppelwandfutter und das ankommende Pelletrohr einschieben lässt. Es überbrückt letztlich nur eine Strecke von ca. 5 cm.

Vielen Dank

Wir hoffen Ihnen eine ausreichende und ausführliche Hilfe bei der Zusammenstellung der benötigten Pelletofenrohre gegeben zu haben. Für weitergehende Fragen stehen wir Ihnen selbstverständlich gerne zur Verfügung. Sie erreichen uns über unser Kontaktformular.

Über folgendem Link gelangen Sie wieder zur Produktübersicht der Pelletofenrohre.

Ihr Team von Ofen Mosmann
