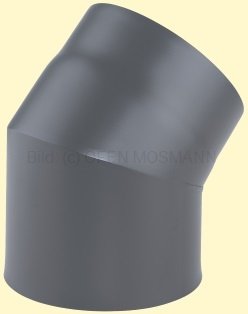

Doppelwandiges Ofenrohr Primus DN 150 mm Bogen 45° ohne Tür gussgrau #288

Doppelwandiges Ofenrohr Primus DN 150 mm Bogen 45° ohne Tür gussgrau #288

  • - doppelwandig mit Wandabstand 10 cm
    - Innendurchmesser 150 mm
    - Außendurchmesser: 204 mm
    - Winkel: 45 Grad
    - Reinigung: ohne Putztür
    - Farbe: gussgrau #288

  • 5335045
  • 159,90 €

    inkl. MwSt. zzgl. Versandkosten

    Lieferzeit: Lagerware 2 - 5 Arbeitstage nach Zahlungseingang

    • 5335045
    Doppelwandige Ofenrohre von Ofen Mosmann sind die erste Wahl für Ihren Kaminofen, wenn Sie den... mehr
    Doppelwandiges Ofenrohr Primus DN 150 mm Bogen 45° ohne Tür gussgrau #288

    Doppelwandige Ofenrohre von Ofen Mosmann sind die erste Wahl für Ihren Kaminofen, wenn Sie den Abstand zu brennbaren Materialien so gering wie möglich halten möchten. Die Ofenrohre sind speziell für die Rauchrohr-Verbindungsleitung von einem Kaminofen zum Schornstein abgestimmt.

    Allgemeine Informationen zu den doppelwandigen Ofenrohren 'Primus':
    Das doppelwandige Rohrsystem 'Primus' des Herstellers Möck besteht aus zwei Lagen. Das innere Rohr hat eine Materialstärke von 0,6 mm und ist aus hochwertigem Edelstahl gefertigt. Das Außenrohr besteht aus 2 mm starkem hochwertigem Stahlblech. Zwischen diesen beiden Rohren befinden sich Dämmschalen aus nicht brennbaren Materialien. Das äußere Stahlrohr ist zudem mit hochwertigem Senothermlack beschichtet. Aufgrund der Beschichtung eignen sich die doppelwandigen Ofenrohre besonders für den Einsatz im sichtbaren Bereich, beispielsweise im Wohn- oder Esszimmer. Darüber hinaus haben alle doppelwandigen Ofenrohre eine zylindrisch eingezogene Steckverbindung, was die Montage durch einfaches Ineinanderstecken sehr leicht macht.
    Sie können mit dem Rohrsystem 'Primus' den Abstand zu brennbaren Materialien bis auf 10 cm reduzieren.

    Beschreibung des Artikels:
    Der doppelwandige Ofenrohr - Bogen hat einen Winkel von 45° und hat keine Putztür.

    Maße und Daten
    Innendurchmesser: 150 mm
    Außendurchmesser: 204 mm
    Isolierstärke: 25 mm
    Wandstärke: Innenrohr 0,6 mm / Außenrohr 2 mm
    Mindestabstand zu brennbaren Materialien: 10 cm
    Einstecktiefe: 5,5 cm
    Gewicht: 3,42 kg

    Maßzeichnung
    In nachfolgender Maßzeichnung sind die Maßangaben nochmals dargestellt.

    D (Außendurchmesser): 204 mm
    D1: 200 mm
    D2: 149 mm
    D3: 150 mm
    D4: 199,5 mm

    L: 196 mm
    L2: 115 mm

    In der Zeichnung sehen Sie zwei weiße Flächen. Die mit Gitter versehene Fläche ist die Isolierung. Die gänzlich weiße Fläche ist ein Hohlraum. Hier wird ein ankommendes Rohr (die eingezogenen 55 mm) eingeschoben.
    Primus Ofenrohrbogen 45° Maßskizze

    Normen und Prüfzeichen:
    Die doppelwandigen Ofenrohre unterliegen der DIN 1298 / DIN EN 1856-2.
    Die Produkte erfüllen alle gesetzlichen und normativen Vorschriften.

    Leistungserklärung
    Unter folgendem Link finden Sie eine Leistungserklärung im pdf-Format, die Sie beispielsweise dem Schornsteinfegermeister vor Ort vorlegen können: Leistungserklärung (pdf-Datei)

    Wichtiger Hinweis: Haben Sie an die Übergänge gedacht?
    Soweit Sie ein doppelwandiges Ofenrohr mit einem Ofenausgang bzw. Wandeingang verbinden möchten, die beide im Normalfall für einwandige Rohre ausgelegt sind, benötigen Sie spezielle Übergänge vom Ofen auf das doppelwandige Ofenrohr (ew-dw) und vom Ofenrohr auf den Schornstein- bzw. Wandanschluss (dw-ew). Weiter oben unter dem Punkt "FAQ / Hinweise zum Artikel" finden Sie hierzu ausführliche Informationen.

    Zurück
    Ganz wichtig: Die Übergänge!   Der häufigste Fehler bei der Bestellung der... mehr

    Ganz wichtig: Die Übergänge!



    Der häufigste Fehler bei der Bestellung der doppelwandigen Rohre wird bei den Übergängen gemacht. Sowohl die Öfen als auch die Wandeingänge sind von Haus aus nicht für die Verwendung von doppelwandigen Ofenrohren vorgesehen. Daher sollte man zwingend die entsprechenden Übergänge mitbestellen. Dies ist übrigens bei beiden Systemen, also 'Isoline' und 'Primus' der Fall. Es werden stets zwei verschiedene Übergänge benötigt.

    Primus Übergang einwandig auf doppelwandig Der Übergang von einwandig auf doppelwandig (ew auf dw) wird im Normalfall direkt auf den Anschlussstutzen des Ofens aufgesteckt. Sie gestalten damit den Übergang vom einwandigen Ofenstutzen zum doppelwandigen Ofenrohr.

    Primus Übergang doppelwandig auf einwandigDer Übergang von doppelwandig auf einwandig (dw auf ew) wird am Wandeingang benötigt. Er wird in das Doppelwandfutter eingeschoben und schafft den Übergang vom doppelwandigen Ofenrohr zum Wandanschluss. Der Übergang dw auf ew ist lediglich dann entbehrlich, wenn Sie das spezielle Wandfutter für doppelwandige Primusrohre verwenden.
