Set 3cGgh Senotherm DN 150 mm gussgrau-hell Anschlusshöhe 122 - 142 cm

Set 3cGgh Senotherm DN 150 mm gussgrau-hell Anschlusshöhe 122 - 142 cm

  • Set bestehend aus:

    1 x Senotherm Ofenrohr 2 mm Bogen glatt 90° mit Putztür gussgrau #820 DN 150 mm23250931 x Senotherm Ofenrohr 2 mm verstellbar von 1,00 bis 1,30 m gussgrau #820 DN 150 mm
    bestehend aus:
    - Senotherm Ofenrohr 2 mm 1,00 m Länge gussgrau #820 DN 150 mm 2325100
    - Senotherm Ofenrohr 2 mm Anschlussstutzen 0,40 Länge gussgrau #820 DN 150 mm 2325041

    1 x Senotherm Ofenrohr Wandrosette (5) Innendurchmesser gussgrau #820 (Loch) DN 155 mm2325088

  • P008744
  • 98,49 €

    inkl. MwSt. zzgl. Versandkosten

    Lieferzeit: 3 - 4 Wochen nach Zahlungseingang

    • P008744
    Kaminofenrohre von Ofen Mosmann sind die erste Wahl für Ihren Kaminofen. Die Ofenrohre sind... mehr
    Set 3cGgh Senotherm DN 150 mm gussgrau-hell Anschlusshöhe 122 - 142 cm

    Kaminofenrohre von Ofen Mosmann sind die erste Wahl für Ihren Kaminofen. Die Ofenrohre sind speziell für die Verbindungsleitung von einem Kaminofen zum Schornstein abgestimmt.

    Allgemeine Informationen zu den Senotherm Ofenrohren
    Unsere Kaminofenrohre sind aus hochwertigem geschweißtem 2 mm Stahl gefertigt und mit Senothermlack beschichtet. Aufgrund der Beschichtung eignen sich die Ofenrohre besonders für den Einsatz im sichtbaren Bereich, beispielsweise im Wohn- oder Esszimmer. Darüber hinaus haben alle Kaminofenrohre eine zylindrisch eingezogene Steckverbindung, was die Montage durch einfaches Ineinanderstecken sehr leicht macht.

    Merkmale im Überblick

    • hochwertiger geschweißter Stahl
    • Wandstärke 2 mm
    • mit Senothermlack beschichtet
    • zylindrisch eingezogene Steckverbindung
    • einfache Montage
    • edle Optik in verschiedenen Farbausführungen

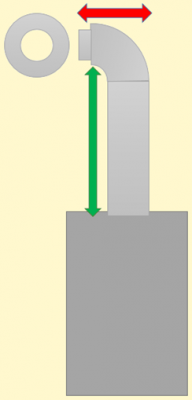

    Messung der Anschlusshöhe (grüner Pfeil in obiger Zeichnung):
    Dieses Set ist für eine Anschlusshöhe gemäß obiger Zeichnung von 122 cm bis zu 142 cm geeignet.

    Startpunkt der Messung für die Anschlusshöhe
    Beginnen Sie die Messung oben am Ofen. Und zwar dort wo das Ofenrohr später aufliegt.

    Endpunkt der Messung für die Anschlusshöhe
    Endpunkt ist die Unterkante des Bogens bzw. die Unterkante des Kamineingangs.

    Messung der Anschlusstiefe (roter Pfeil in obiger Zeichnung):
    Die Kaminofenrohre lassen sich beliebig mit zusätzlichen Senothermrohren kombinieren. Wichtig ist das vor allem für die Anschlusstiefe, die auch den Wandabstand herstellt. Dieses Set beinhaltet bereits einen Winkelbogen, der eine Anschlusstiefe (also die Strecke von Beginn bis Ende des Bogens in der Horizontalen) von ca. 31,5 cm aufweist. Da das horizontale Ofenrohr im Normalfall noch ca. 8 cm tief in ein vorhandenes Doppelwandfutter eingeschoben wird, ist diese Strecke zu kurz und muss daher erweitert werden. Sie sollten also zu dem Set immer noch ein Rohr in der Horizontalen hinzufügen. Welches Ofenrohr Sie nehmen hüngt davon ab welchen Wandabstand Sie herstellen möchten oder müssen.

    Hier nochmals die Unterscheidung von Anschlusstiefe und Wandabstand:

    Anschlusstiefe: Dies ist der rote Pfeil in obiger Zeichnung. Die Anschlusstiefe beinhaltet die Strecke vom Beginn des Bogens bis zum Ende des Rohres in der Horizontalen.

    Wandabstand: Der Wandabstand bezeichnet den Abstand vom Ofenrohr bis zur Wand. Er erreichnet sich aus der Anschlusstiefe abzgl. dem Durchmesser des Ofenrohres und der Einstecktiefe des Rohres in das Doppelwandfutter.

    Anbei einige unverbindliche Angaben zur Anschlusstiefe und zum Wandabstand. Diese Daten können je nach verbauten Wandfutter letztlich noch etwas variieren:

    • zusätzliches 0,15 cm Rohr: Anschlusstiefe ca 41,5 cm / Wandabstand ca. 18,5 cm
    • zusätzliches 0,25 cm Rohr: Anschlusstiefe ca. 51,5 cm / Wandabstand ca. 28,5 cm
    • zusätzliches 0,50 cm Rohr: Anschlusstiefe ca. 76,5 cm / Wandabstand ca. 53,5 cm
    • zusätzliches 0,75 cm Rohr: Anschlusstiefe ca. 101,5 cm / Wandabstand ca. 78,5 cm

    Beschreibung des Sets:

    1 x 90° Bogen glatt mit Putztür
    Ofenrohrbogen glatt 90°Der Kaminofenrohr-Bogen hat einen Winkel von 90° und ist mit Putztür versehen.

    1 x verstellbares Ofenrohr von 1,00 m bis 1,30 m
    Senotherm Ofenrohr verstellbarDie Senotherm Ofenrohre lassen sich zwar abschneiden, sollten Sie hierin jedoch nicht geübt sein, bieten sich variable Längenelemente an. Falls die zu überbrückende Strecke nicht mit den Maßen der Längenelemente und Bögen übereinstimmt, wäre ein Anschluss des Kaminofens nur möglich, wenn man das Ofenrohr (fachkundig) in Eigenregie kürzt. Abhilfe schafft hier ein variables Längenelement. Das Set besteht aus zwei Komponenten; zum einen ein normales Ofenrohr Längenelement und zum anderen ein Anschlussstutzen. Vom Kaminofen aus gesehen wird zunächst der Anschlussstutzen aufgesteckt und hierauf das Längenelement, das sich mit dem Spannring des Anschlussstutzens stufenlos feststellen lässt.

    Anschlussstutzen + Längenelement 1,00 m: zu überbrückende Strecke von 1,00 m bis zu 1,30 m

    1 x Wandrosette mit 5 cm Abdeckung
    Senothermofenrohr WandrosetteEinen sauberen und optisch ansprechenden Wandabschluss erreichen Sie mit einer Wandrosette. Diese deckt rundherum 5 cm ab. Sie wird einfach über das Ofenrohr an die Wand angeschoben und bedarf keiner weiteren Befestigung.

    Normen und Prüfzeichen
    Unsere Produkte erfüllen die gesetzlichen und normativen Vorschriften. Die Ofenrohre unterliegen der DIN 1298 und DIN EN 1856-2.

    Weitere Hilfestellung
    Weitere Hilfe bei der Zusammenstellung der Senotherm Ofenrohre finden Sie in unserer speziellen Kaufberatung für Kaminofenrohre.
