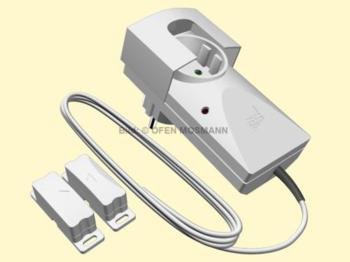

Kabel-Dunstabzug-Steuerung mit 4 m Kabel

Gemäß der aktuellen Feuerungsverordnung (ü 4 Abs. 2 FeuVO) dürfen eine raumluftabhängige Feuerstätte (Holz-, Kohleofen,
Gastherme, etc.) und ein Abluftventilator (Dunstabzugshaube, Lüftungsanlagen, Abluft-Wäschetrockner, etc.) nur dann
gleichzeitigbetrieben werden, wenn ein Druckausgleich ausschließlich durchFrischluftzufuhr gewährleistet ist. Denn durch den Verbrennungsvorgang kann andernfalls in geschlossenen Räumen einUnterdruck entstehen, wenn parallel ein Abluftsystem aktiviert ist, d.h. der Abluftventilator zieht aus der Feuerstätte die gefährlichen Gase, wie z.B. Kohlenmonoxid, die lebensbedrohlich auf den Menschenwirken können. Schützen Sie sich hiergegen mit unserenDunstabzugs-Steuerungen.

Vorteile:
- einfache und sekundenschnelle Installation
- Kabelbruchsicherung
- Klemmanschluss an Kabel-Magnetschalter
- Schaltleistung 1150 W
- Netzstecker-Sicherung
- 4 Distanzplatten für Magnet (Höhenausgleich Fenster)
- mit zweitem Magnetschalter kombinierbar

Anwendung:
Ein Kabel-Magnetschalter am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an das Steuergerät. Dieses wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube gesteckt und gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geüffnet ist. Die Netzstecker-Sicherung verhindert das Umstecken des Gerätesteckers der Dunstabzugshaube.

Zeichnung:
Nachfolgende Zeichnung verdeutlicht nochmals die Anwendung und Montage der Kabel-Dunstabzugs-Steuerung.


Technische Daten:
Betriebsspannung: 230 VAC / 50 Hz
Schaltleistung (max.): 1150 W / 5 A
Steuerspannung: 18 V
KabelLänge: 4 m
Funktionsbereich: -15 üC / +40 üC
Schutzart: IP 20
Steuergerät (HxBxT): 121 x 57 x 46 mm
Magnetschalter (HxBxT): 55 x 15 x 18 mm
Magnet (HxBxT): 55 x 15 x 18 mm
Distanzplatte (HxBxT): 55 x 15 x 5 mm
